产品描述

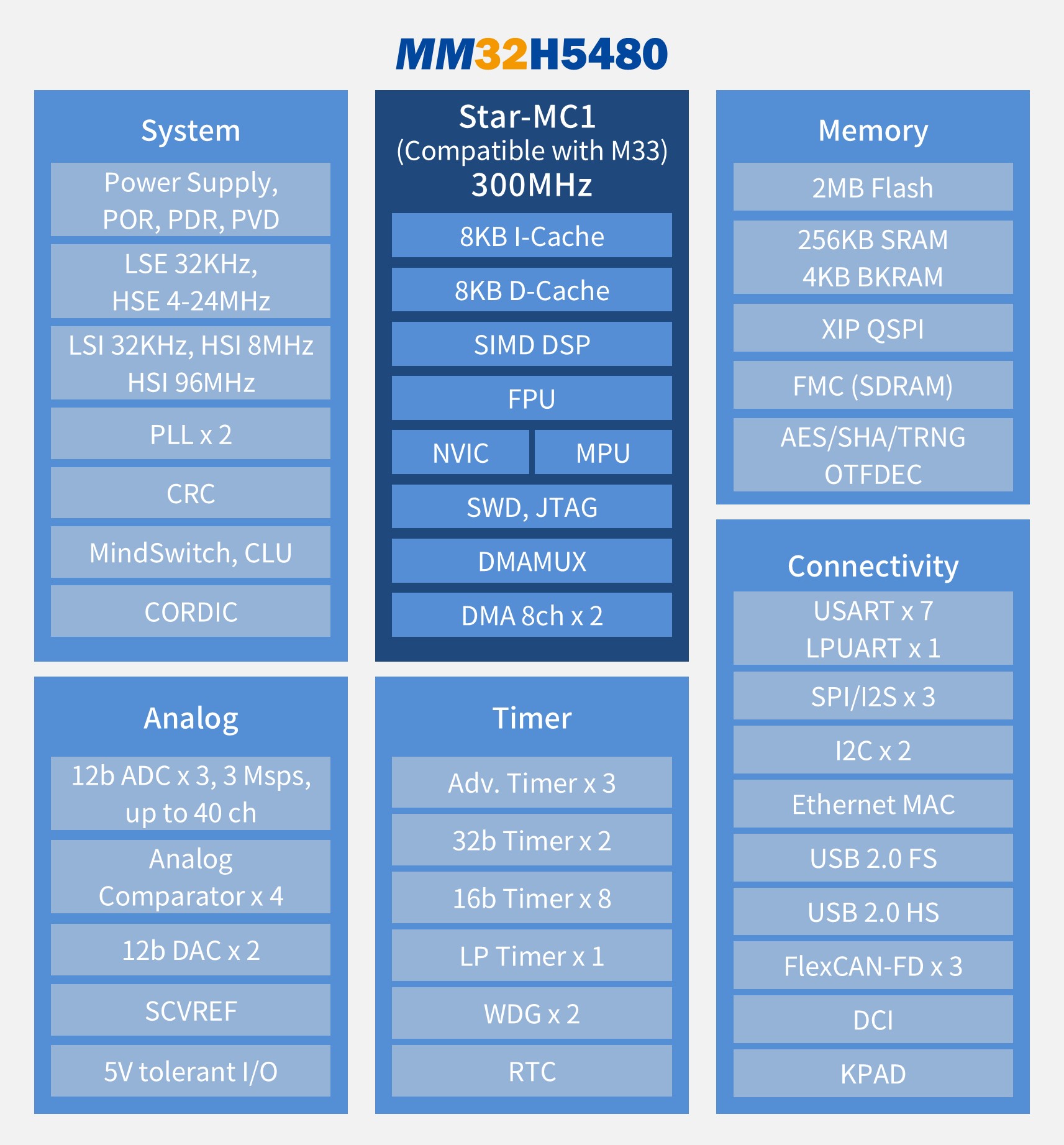

MM32H5480 是一款搭载了基于Arm v8-M 架构 32 位 Star-MC1 内核（兼容 Cortex-M33） 的 MCU 产品 ，其工作频率可达300MHz ，配置浮点运算单元（Floating Point Unit, FPU）、数字信号处理单元（Digital Signal Processing ，DSP）、信号间互联矩阵 MindSwitch、三角函数加速单元 CORDIC 等算法加速单元 ，并集成了丰富的外设？楹统渥愕 I/O 端口。
- 2MB Flash ，256KB RAM + 4KB Retention RAM
- 多达USART/LPUART x8 ，SPI x3 ，I2C x2
- 1x 以太网 10/100Mbps MII/RMII 接口
- 1x 高速 USB ，1x 全速 USB
- 3x FlexCAN ？ ，支持CAN 2.0B 和 CAN-FD ，最高 8Mbps
- 摄像头接口 DCI ，最大14 位宽 ，支持Bayer/YCbCr/RGB/JPEG格式
- 16 位并口 FMC ，支持SDRAM 和 8080 屏
- 硬件AES-128 ，SHA-256 ，TRNG ，支持基于AES的在线解密
- 3x 高级定时器 ，3x 3Msps 12b ADC ，可用于三电机控制
- 2.7-3.6V 供电 ，IO 可5V容忍
- 工作温度范围：-40℃ ～ +105℃
- 封装形式：LQFP64 ，LQFP100 ，LQFP144
MM32H5480 有如下典型应用：
- 工业自动化
- 电梯控制
- 消防控制
- 储能控制
- 电力电子控制
- 智能家电控制
- 智能家居控制
- 智能座舱协处理器
- 工业HMI
- 2MB Flash ，256KB RAM + 4KB Retention RAM
- 多达USART/LPUART x8 ，SPI x3 ，I2C x2
- 1x 以太网 10/100Mbps MII/RMII 接口
- 1x 高速 USB ，1x 全速 USB
- 3x FlexCAN ？ ，支持CAN 2.0B 和 CAN-FD ，最高 8Mbps
- 摄像头接口 DCI ，最大14 位宽 ，支持Bayer/YCbCr/RGB/JPEG格式
- 16 位并口 FMC ，支持SDRAM 和 8080 屏
- 硬件AES-128 ，SHA-256 ，TRNG ，支持基于AES的在线解密
- 3x 高级定时器 ，3x 3Msps 12b ADC ，可用于三电机控制
- 2.7-3.6V 供电 ，IO 可5V容忍
- 工作温度范围：-40℃ ～ +105℃
- 封装形式：LQFP64 ，LQFP100 ，LQFP144
MM32H5480 有如下典型应用：
- 工业自动化
- 电梯控制
- 消防控制
- 储能控制
- 电力电子控制
- 智能家电控制
- 智能家居控制
- 智能座舱协处理器
- 工业HMI
相关视频
-
暂无详情
| Part No. | Core | Max Speed (MHz) | Flash (KB) | RAM (KB) | Backup?RAM(KB) | Ext. Bus I/F | I/O# | Security | 32bit DIV | Advanced TMR | GP TMR | LP TMR | WDG | RTC | U(S)ART | LPUART | I?C | I?C | SPI | I?S | USB 2.0 FS | USB 2.0 HS | CAN 2.0B | Ethernet | SDIO | QSPI | ADC (1Msps, 12bit) | ADC (3Msps, 12bit) | DAC (12bit) | ACMP | OpAmp | Segment LCD | Pin Counts | Package | Package Size | Operation Temp |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM32H5487L7PV | Star-MC1 | 300 | 2048 | 256 | 4 | FMC/SDRAM | 54 | AES128, SHA256, TRNG, OTFDEC | - | 3 | 10 | 1 | 2 | Y | 7 | 1 | 2 | - | 3 | 3 | D/H | D/H | 3 (FD) | 1 | 1 | 1 | - | 3, 18ch | 2 | 4 | - | - | 64 | LQFP | 10x10 | -40~105C |
| MM32H5487L8PV | Star-MC1 | 300 | 2048 | 256 | 4 | FMC/SDRAM | 85 | AES128, SHA256, TRNG, OTFDEC | - | 3 | 10 | 1 | 2 | Y | 7 | 1 | 2 | - | 3 | 3 | D/H | D/H | 3 (FD) | 1 | 1 | 1 | - | 3, 27ch | 2 | 4 | - | - | 100 | LQFP | 14x14 | -40~105C |
| MM32H5487L9PV | Star-MC1 | 300 | 2048 | 256 | 4 | FMC/SDRAM | 117 | AES128, SHA256, TRNG, OTFDEC | - | 3 | 10 | 1 | 2 | Y | 7 | 1 | 2 | - | 3 | 3 | D/H | D/H | 3 (FD) | 1 | 1 | 1 | - | 3, 40ch | 2 | 4 | - | - | 144 | LQFP | 20x20 | -40~105C |
| 产品型号 | 包装形式 | 包装图纸 | 最小起订量 | REACH 声明 | ROHS 声明 | ROHS 报告 | 湿气敏感度等级 | 元件本体最高承受温度 (reflow) |
|---|---|---|---|---|---|---|---|---|
| MM32H5487L7PV | Tray |  |
|
|
|
3 | 260℃ | |
| MM32H5487L8PV | |
|
|
|
3 | 260℃ | ||
| MM32H5487L9PV | |
|
|
|
3 | 260℃ |
