产品描述

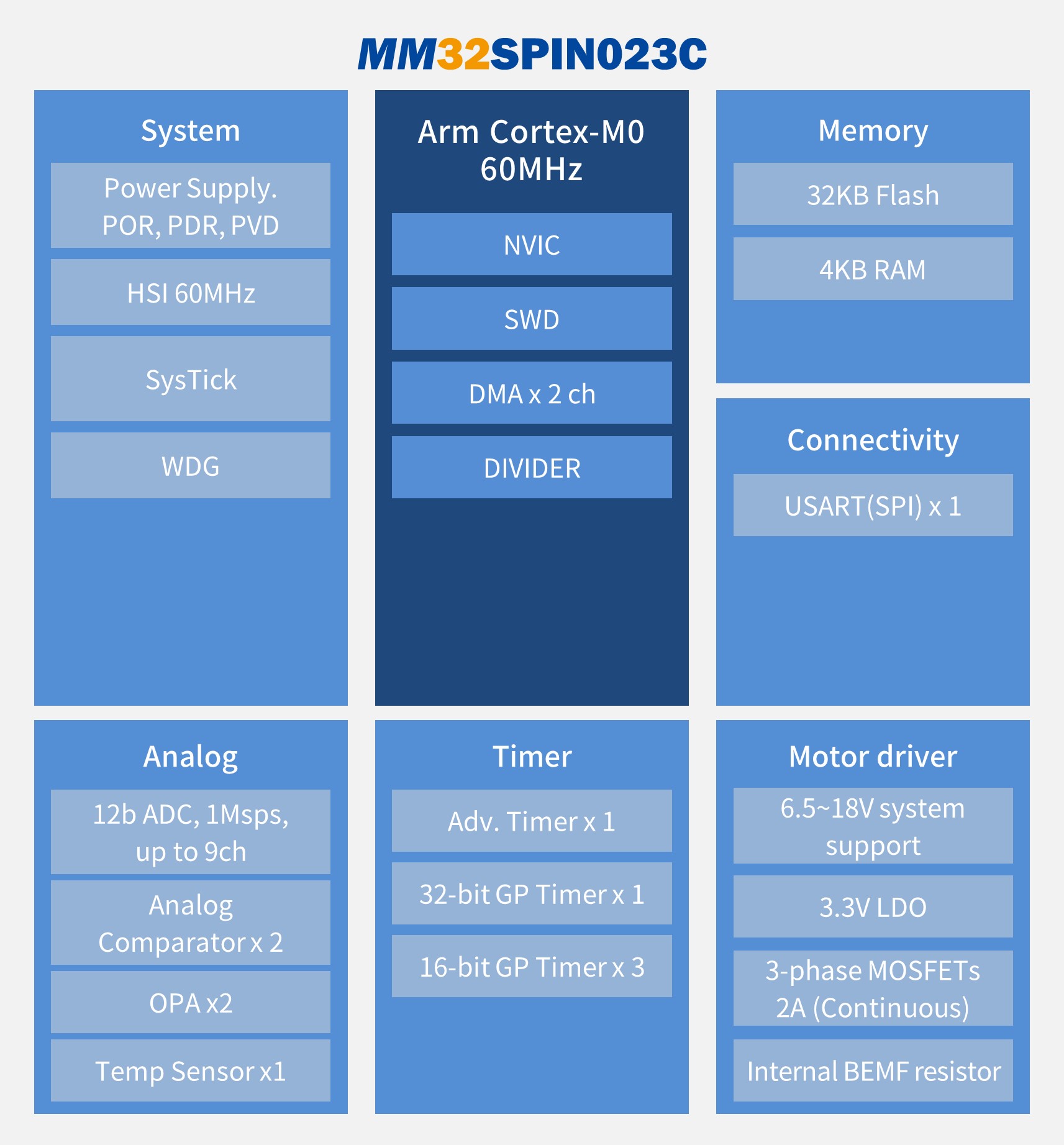

MM32SPIN023C 是w66利来 MindSPIN 旗下高性能的单电机控制 SOC 产品 ，采用 Cortex-M0 内核 ，集成了电机控制所需的专用模拟外设 ，包括 12 位高精度 ADC、2 路模拟比较器 COMP、2 路运算放大器 OPAMP、功率 MOSFETs 三相驱动电路 ，另配备有 MC-TIM、硬件除法器 HW-Div、DMA 控制器等专用资源 ，以及 32KB Flash、4KB SRAM、14个GPIO、LDO 等基础资源
- 存储及运算资源：32KB Flash ，4KB SRAM ，最高主频 60MHz
- 7 个定时器资源：1 个 16 位高级定时器、1 个 32 位通用定时器、3 个基本定时器、1 个 12 位 IWDG、1 个 24 位 Systick
- 支持 2 通道 DMA- 硬件除法器 HW-Div
- 1 路 12 位模数转换器 ADC ，支持 9 通道 ，采样速率 1Msps
- 针对电机应用内置 2 个比较器、2 个轨对轨运放、集成 6 个 MOSFET ，持续驱动电流可达 2A
- 支持 UART/SPI 通信
- 工作电压支持 6.5-18V
- 工作环境温度 -40℃~105℃
- 提供 QFN32 封装
适用于多种应用场合：
- 小风机
- 小水泵
- 冰箱风机
- 伺服舵机
- 云台
- 存储及运算资源：32KB Flash ，4KB SRAM ，最高主频 60MHz
- 7 个定时器资源：1 个 16 位高级定时器、1 个 32 位通用定时器、3 个基本定时器、1 个 12 位 IWDG、1 个 24 位 Systick
- 支持 2 通道 DMA- 硬件除法器 HW-Div
- 1 路 12 位模数转换器 ADC ，支持 9 通道 ，采样速率 1Msps
- 针对电机应用内置 2 个比较器、2 个轨对轨运放、集成 6 个 MOSFET ，持续驱动电流可达 2A
- 支持 UART/SPI 通信
- 工作电压支持 6.5-18V
- 工作环境温度 -40℃~105℃
- 提供 QFN32 封装
适用于多种应用场合：
- 小风机
- 小水泵
- 冰箱风机
- 伺服舵机
- 云台
相关视频
-
暂无详情
| Part No. | Core | Max Speed (MHz) | Flash (KB) | RAM (KB) | Backup?RAM(KB) | Ext. Bus I/F | I/O# | Security | 32bit DIV | Advanced TMR | GP TMR | LP TMR | WDG | RTC | U(S)ART | LPUART | I?C | I?C | SPI | I?S | USB 2.0 FS | USB 2.0 HS | CAN 2.0B | Ethernet | SDIO | QSPI | ADC (1Msps, 12bit) | ADC (3Msps, 12bit) | DAC (12bit) | ACMP | OpAmp | Segment LCD | Pin Counts | Package | Package Size | Operation Temp |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM32SPIN023C | M0 | 60 | 32 | 4 | - | - | 14 | - | 1 | 1 | 4 | - | 1 | - | 1 | - | - | - | 1 | - | - | - | - | - | - | - | 9ch | - | - | 2 | 2 | - | 32 | QFN | 4X4 | -40~105C |
| 产品型号 | 包装形式 | 包装图纸 | 最小起订量 | REACH 声明 | ROHS 声明 | ROHS 报告 | 湿气敏感度等级 | 元件本体最高承受温度 (reflow) |
|---|---|---|---|---|---|---|---|---|
| MM32SPIN023C | Tray |  |
4900 | |
|
|
3 | 260℃ |
